艾克森板换热器的结构构造及工作原理
2021.07.22

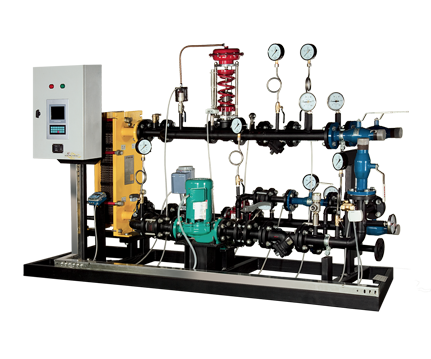

板换热器也就是我们常说的板式换热器,是由一系列具有一定波纹形状的金属片叠装而成的一种节能高效换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。板式换热器是液——液、液——汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、应用广泛、使用寿命长等特点。在相同压力损失情况下,其传热系数比管式换热器高3-5倍,占地面积为管式换热器的三分之一,热回收率极高。



原理介绍

板式换热器通常是以热传导和对流两种方式进行热交换的。

结构原理

可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔,四周通过垫片密封,并用夹紧板和压紧螺旋重叠压紧而成,板片和垫片的四个角孔形成了流体的分配管和汇集管,同时又合理地将冷热流体分开,使其分别在每块板片两侧的流道中流动,通过板片进行热交换。

工作原理

板式换热器是用薄金属板压制成具有一定波纹形状的换热板片,然后叠装,用夹板、螺栓紧固而成的一种换热器。各种板片之间形成薄矩形通道,通过半片进行热量交换。工作流体在两块板片间形成的窄小而曲折的通道中流过。冷热流体依次通过流道,中间有一隔层板片将流体分开,并通过此板片进行换热。

板式换热器需要进行流程和流道的选择

流程指板式换热器内一种介质同一流动方向的一组并联流道,而流道指板式换热器内,相邻两板片组成的介质流动通道。一般情况下,将若干个流道按并联或串联的方式连接起来,以形成冷、热介质通道的不同组合。

流程组合形式应根据换热和流体阻力计算,在满足工艺条件要求下确定。尽量使冷、热水流道内的对流换热系数相等或接近,从而得到最佳的传热效果。因为在传热表面两侧对流换热系数相等或接近时传热系数获得较大值。虽然板式换热器各板间流速不等,但在换热和流体阻力计算时,仍以平均流速进行计算。由于“U”形单流程的接管都固定在压紧板上,拆装方便。

板式换热器属于应用比较广泛的换热设备,因此,了解板换热器的工作原理,可以在自己需要换热方案的实际情况下,帮助自己进行板式换热器的选择。
