全焊接板式换热器怎么制作,换热器制作流程解析
2021.08.04

全焊接板式换热器怎么制作?我们以上海艾克森的全焊接板式换热器为例,进行解析。


一、原材料来料及板片压制成型

不锈钢原材料进厂,先用不锈钢快速测定液通过光谱仪检测是304还是316L不锈钢,需要用千分尺检测材质的厚度,同时要核对原材料材质证明上的数据是否符合,然后再按尺寸进行裁剪;

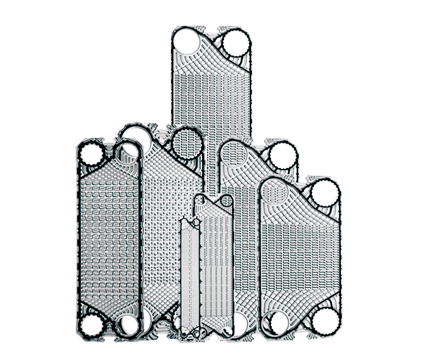

板片需要在模具里进行压制,压制成型后,按照比例用渗透液对压制成型的板片进行抽样检测,检测是否有小孔针眼,这一步很重要,也是艾克森很在意的一步,这涉及到产品的安全。

二、成品的加工

根据板片对应的型号,裁剪相应尺寸的嵌条,校正之后,进行板片的拼接,平面焊接,同时核对客户要求图纸尺寸;

冷侧焊接,按管,同时核对客户要求的图纸尺寸:冷侧焊接完成之后,进行冷侧的单边压力测试,保压时间20-25分钟,检测焊缝是否都有熔掉,冷侧的板片是否有内漏的情况或者是焊接缝是否有漏水情况;

热侧焊接,按管,同时核对客户要求的图纸尺寸;热侧焊接完成之后,进行热侧的单边压力测试,保压时间20-25分钟,检测焊缝是否都有熔掉,热侧的板片是否有内漏的情况或者是焊接缝是否有漏水情况;

框架板来料进行割板,喷砂、喷漆

三、组装总检验

进行管口焊接部位的清洗打磨,全焊接芯体喷银粉漆,量好所有的尺寸是否都符合客户要求的图纸尺寸,进行组装和总检验。

四、包装出货

设备进行最后一道检查,看看喷漆是否都完整平滑,管口是否都已经打磨清洗干净,总体的尺寸是否符合客户的图纸要求。

艾克森全焊板框式换热器,是一种吸取了可拆式板式换热器的优点,弥补了管式换热器的不足的新型高效换热设备,在原来半焊式换热器的基础上完全取消了垫片,能够使用中压、中温的应用场合。它保留了可拆式换热器全逆流换热特性,比传统管壳式换热器效率高3 - 5倍,根据应用场合的情况要求板框式分为三种,不可拆、单侧可拆、双侧可拆,能够满足用户多种需求。
