板式热交换机组的构成及其作用

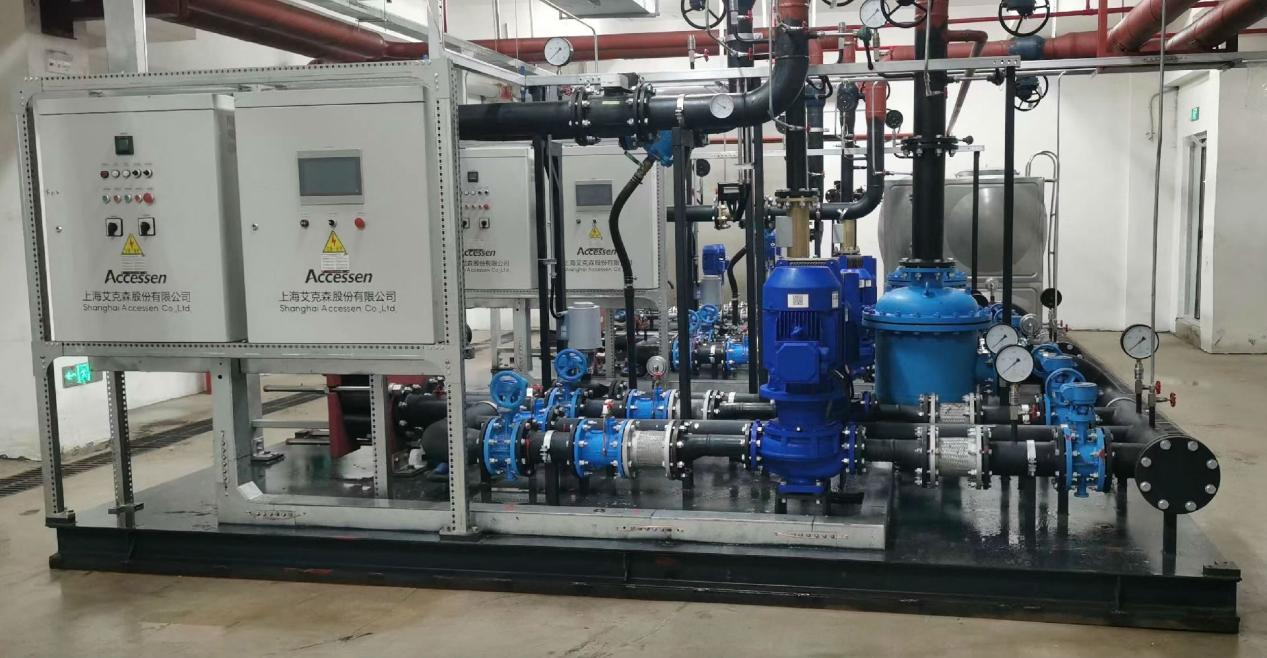

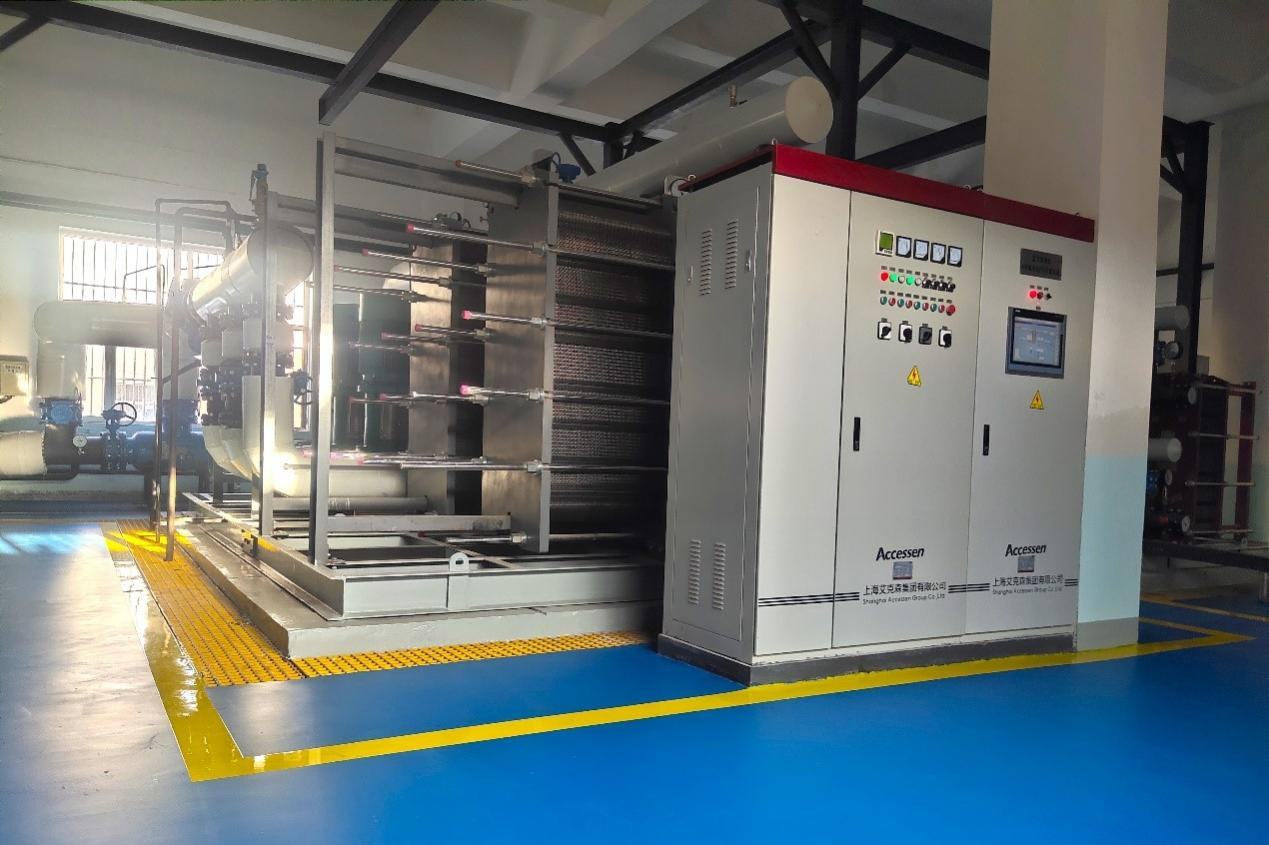

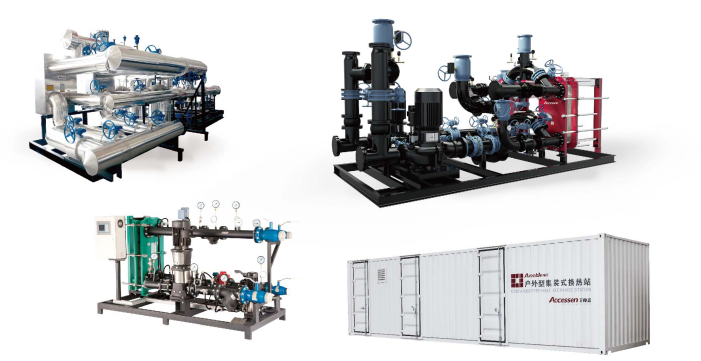

板式热交换机组是以板式换热器为核心，集成了循环泵、补水泵、温度计、压力表、各种传感器、管路和阀门及工控于一体的成套区域供热控制设备，并加装了补水系统、定压系统、水处理系统、变频流量控制系统、热量计及网络通讯控制系统的成套集成换热系统，广泛用于城市供热、中央空调、生活热水、工业工艺冷却 / 加热等场景，实现高效、稳定、节能的热量传递与系统运行。

板式热交换机组标准构成（七大核心模块）

1. 核心换热模块：板式换热器（机组换热“心脏”）由换热板片、密封垫片、压紧板、夹紧螺栓、导杆组成，核心作用：完成冷热介质间接换热，不混合、不污染，实现热量高效转移。

1) 板片：不锈钢 / 钛材冲压波纹结构，形成窄密封流道，强湍流、高传热系数，是管式换热器 3–5 倍。

2) 垫片：密封流道、防互混、防外漏，适配不同温度与介质。

3) 框架：固定 / 活动压紧板 + 夹紧螺栓，保证承压与密封，便于拆装清洗。

2. 流体动力模块：循环泵组 + 补水泵组。核心作用：提供循环动力与压力保障，确保系统连续稳定。

1) 循环泵：驱动二次侧流体循环，保证流量与压力，常用一用一备 / 变频配置。

2) 补水泵：自动补水、维持系统压力，配合定压装置稳定运行。

3. 稳压定压模块：膨胀罐 / 定压装置 + 软化 / 补水系统。核心作用：稳定压力、保护系统、延长设备寿命。

1) 膨胀罐：吸收水热胀冷缩体积变化，稳定系统压力，防止超压泄压。

2) 软化 / 补水：降低硬度、防结垢，延长板片与管路寿命。

4. 过滤与保护模块：过滤器 + 除污器 + 阀门组。核心作用：净化介质、保护核心部件、保障安全可控。

1) Y 型过滤器 / 除污器：拦截泥沙、铁锈、杂质，避免板片堵塞、泵磨损。

2) 阀门组：切断阀、止回阀、安全阀、排污阀、电动调节阀，实现通断、防倒流、超压保护、流量调节。

5. 监测传感模块：温度 / 压力 / 流量传感仪表

1) 温度传感器：一次 / 二次供回水、室外温度采集。核心作用：实时采集运行参数，为自动控制提供依据。

2) 压力 / 压差变送器：监测系统压力与供回水压差。

3) 流量计 / 热量表：计量流量、累计热量，支持能耗核算与远程传输。

6. 智能控制模块：PLC 控制柜 + 变频系统。核心作用：实现无人值守全自动运行，节能降耗、降低人工成本。

1) 就地控制器 + 触摸屏：参数显示、手动 / 自动切换、故障报警。

2) 变频控制：循环泵 / 补水泵变频，恒压、恒温、节能。

3) 逻辑控制：自动调温、自动定压、自动泄压、备用泵切换、来电自启。

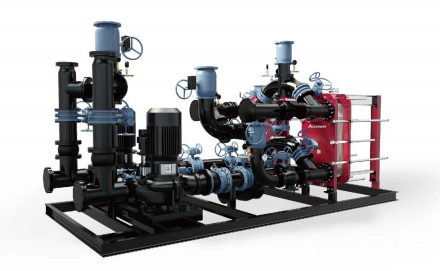

7. 集成底座与管路总成。核心作用：结构紧凑、安装快捷、工期短、占地小。

1) 整体式底座：减震、降噪、便于整体运输吊装。

2) 集成管路：工厂预装、试压完成，现场仅接少量管线与电源即可投用。
