常见使用不当导致设备失效——全焊产品

全焊接式换热器常见用户不当使用导致的设备失效情形（包括但不限于：母材腐蚀、内部有异物、压力过大致使板片开裂、超温、蒸汽疏水、维护与保养缺失）。为方便用户正确使用全焊换热设备，将相关失效现象、原因分析及预防措施，便于理解和查阅相关照片的内容细节，相关的常见不当使用失效内容如下：（该内容会结合产品使用不断更新完善）。

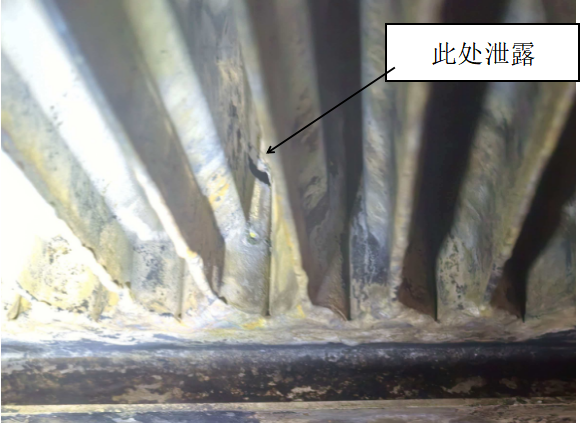

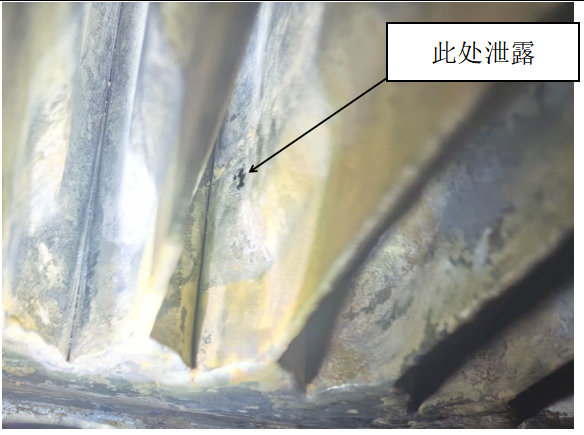

一、母材腐蚀

现象

1、前期设备运行中发现有轻微泄漏。

2、换热器运行过程中检测两侧介质中物性有变化。

3、在实际工况压力相差较大的情况下，两侧运行压力趋于相近。

原因

1、点蚀。

2、应力腐蚀，一般需有特定的材料和腐蚀介质，以及足够大的拉伸应力，如氯离子、氯化物和蒸汽、硫化氢、碱液等。

3、电化学腐蚀。

4、介质与设计要求不符或过程中控制不当造成偏离。

危害

1、若单侧介质可燃，内部的微漏易造成可燃气的积聚，引发事故。

2、对于两侧压力相差较大的工况，容易造成低压侧设备和管路的损坏，特别是一侧为闭式系统。

3、造成内部串液，影响物料品质，严重时影响系统运行。

预防措施

1、选择合适的流速，防止氯离子积聚，造成点蚀。

2、对于蒸汽工况，控制合适流速，避免出现气蚀。

3、选择合适的材料，避免介质对板片造成腐蚀。

4、运行中实时监测相关介质物性和水质指标。

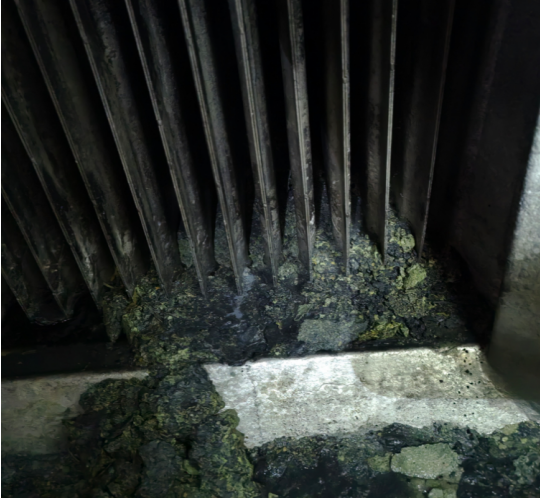

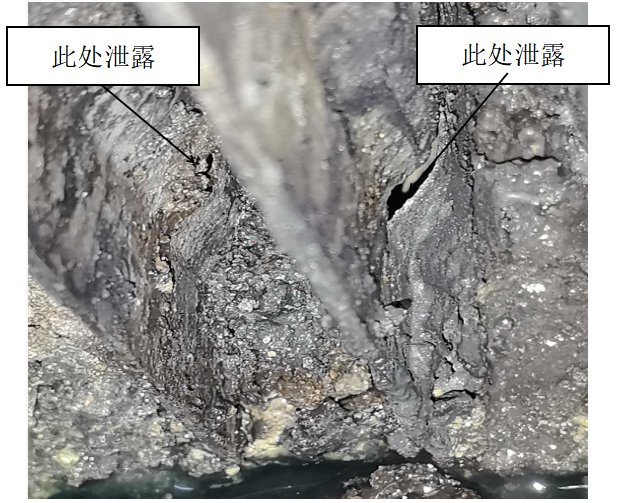

二、内部有异物现象

现象

1、在对换热器前端的管路设备维修后，突然发现换热器泄漏。

2、换热器运行过程中发现换热效率持续下降，阻力持续增加。

3、在停运较长时间开车后，发现效率下降，阻力明显增加。

原因

1、介质自带杂质。

2、上游设备磨损剥落。

3、检修、启停后未清理，带入异物。

4、系统未按要求装有过滤装置或管道冲洗时异物进入。

危害

1、异物会导致换热通道堵塞，换热器效率下降，压降增加。

2、固体异物会对板片焊缝、板片造成机械损伤，从而引起机械泄漏。

3、异物为碳钢，容易对不锈钢板片造成污染，从而造成板芯腐蚀。

预防措施

1、在调整过管路后，开车前对管路进行清理。

2、对于现场较复杂、介质中可能有较大杂物存在的场合，建议增加滤网。

3、对于运行间隔较长、管道未做保护的场合，建议增加滤网。

4、对于介质中有淤泥类物质的场合，建议定期对设备进行排污处理。

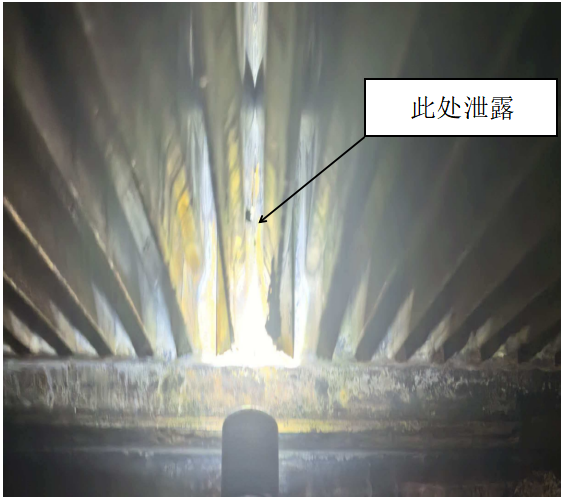

三、压力过大致使板片开裂现象

现象

1、两侧压力、流量突变。

2、温度异常，换热失效。

3、换热器有异响。

4、换热器出现内漏、水质污染等情况。

原因

1、误操作进出口阀关闭，泵持续给料，致使板片瞬间承压远超设计压力。

2、泵启停过快，阀门快速启闭，介质水锤产生瞬时冲击高压，击穿板片。

危害

1、造成介质互串，影响物料品质，影响系统运行。

2、若介质可燃，则有可能引起事故。

预防措施

1、选择合适的工作压力。

2、启停时，注意逐步缓慢地提升压力，避免出现水锤效应。

3、增加系统安全设施和压力控制措施，避免冲击和水锤等现象发生。

四、蒸汽疏水现象

现象

1、疏水阀温度很低。

2、控制阀不断振荡。

3、连续的或间歇地发出振动、敲击或撞击的噪声，有时会伴随着水锤现象。

4、疏水液位过高，浸没换热器板片部分。

原因

1、二次侧温度比设定值低，输出不稳定。

2、低负荷使用或面积大，导致内部压力低于疏水阀后端压力，冷凝水无法及时排放。

3、低负荷使用、换热面积偏大，冷凝水管路阻力过大等情况容易造成内部压力低于疏水阀后端压力，冷凝水无法及时排放，进而引发水锤、换热器内积水等故障。

危害

1、冷凝水温度比蒸汽温度低得多，二氧化碳和氧气容易溶解在冷水中形成碳酸，造成腐蚀。

2、换热器顶部蒸汽空间的高温会使换热器产生膨胀，底部由于浸泡在低温的冷凝水中而发生收缩现象，不均匀的膨胀收缩使换热器的材料形成机械应力，造成内部泄漏。

3、冷凝水排放不畅，造成内部积液，形成冲击。

预防措施

1、合理的工艺设计，保证换热器内始终具有足够的压力，使冷凝水及时排放。

2、增加疏水筒和疏水控制，保证换热器内冷凝水及时排放。

3、在合理的使用范围内，避免低负荷运行。

4、合理的冷凝水回收，降低疏水阀后的管道内压力。

5、在间歇性系统中增加液位控制和破真空装置，开停机按规程严格执行。

五、超温现象

现象

1、冷热两侧温度同步异常升高。

2、两侧压差异常波动、逐步变大。

3、设备壁温超过设计温度。

4、未按规程操作，高温侧干烧板片导致损坏。

原因

1、热源供应异常。

2、阀门操作失误。

3、冷却介质不足。

危害

1、导致材料强度大幅下降、蠕变变形。

2、加剧腐蚀。

预防措施

1、对热源侧进行管控，杜绝高温介质过量进入。

2、定期巡查，保证换热器的效率，避免局部高温。

3、严格按操作规程执行开停机操作，操作人员需经过培训，具备相关技能知识。

4、严禁在冷源侧未开启循环的状态下，开启热源侧对换热器进行加热。

六、维护与保养缺失：

未定期清洗、未监测参数、未及时紧固螺栓。

设备长期使用，因污垢杂质堆积造成内部流道腐蚀等损坏。

提示：

以上情形造成的设备失效，通常不在标准保修范围内。设备投运前请仔细阅读产品说明书，并按照安全指引规范使用。如有疑问，请咨询官方客服。
