带你深度了解板式换热器设备原理、日常操作维护、清洗小知识

板式换热器是数据中心、暖通空调、制冷冷却、能源电力、钢铁冶金、石油化工、食品医药、新能源光伏、电子半导体、船舶海工及环保处理等行业用于各类工艺加热冷却的核心设备，而且日常的操作和维护相对简单，下面让我们一起了解如何让换热器设备长期稳定运行，保障工艺的稳定和安全。

板式换热器的核心工作原理是热量传递实现热交换，利用两种（或多种）温度不同的流体，在密闭的板片流道中流动，通过板片（导热介质）实现热量的间接交换—— 高温流体释放热量，低温流体吸收热量，最终使目标流体达到预期温度，且不发生直接接触、不混合，通过控制系统实现温度和工艺的稳定高效的过程。板片表面有波纹设计（增大换热面积），多片板片叠加夹紧，形成两个独立流道，分别通入高温流体和低温流体（流向通常相反，提升换热效率）；热量传递：高温流体流经流道时，热量通过导热性良好的板片（多为不锈钢等材质）传导至另一侧；温度变化：低温流体吸收板片传递的热量，温度升高；高温流体释放热量后，温度降低，最终两种流体完成热量交换，分别达到工艺所需温度后排出。

Tips：其高效换热的关键是板片的大换热面积、流体的合理流速，以及板片波纹带来的流体湍流效果，能大幅提升热量传递效率，传热性能是传统管式结构的3-5倍，结构紧凑重量是传统管式的1/3，这也是其广泛应用于工业生产、暖通空调、能源化工、制冷换热等领域的核心优势。

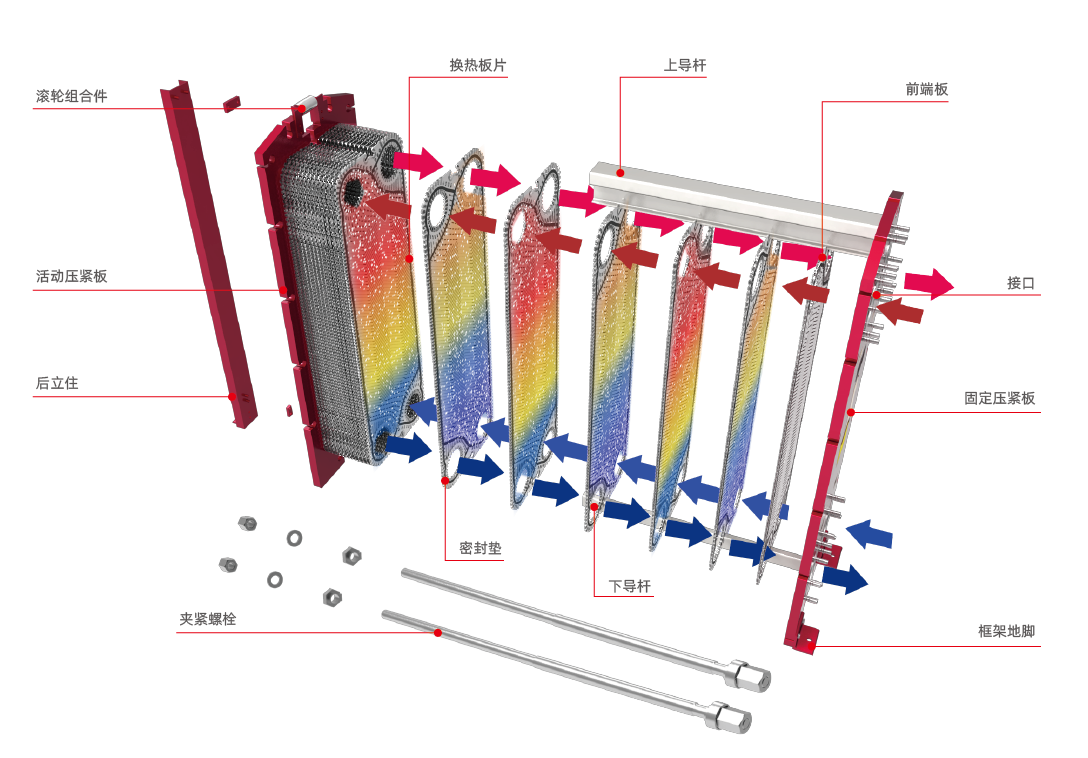

1.一张图了解垫片式板式换热器的构成

①　固定压紧板：作为板式换热器的固定端，连接上下导杆的一端，为板束提供稳定的安装基准。

②　上、下导杆：上导杆承担板片的悬挂与导向作用，下导杆则辅助支撑板片，保证板片在组装、拆卸时精准对齐，避免偏移。

③　活动压紧板：可沿导杆滑动，与固定压紧板配合，通过夹紧螺栓对板束施加均匀压力，实现密封与拆装。

④　夹紧螺栓：均匀分布在框架四周，通过拧紧操作将板束夹紧，是实现密封的关键受力部件。

⑤　板片：悬挂在固定压紧板与活动压紧板之间，连接上下导杆，每块板片边缘都配有密封垫片：

2.垫片式板式换热器的结构设计，直接决定了其高效换热与可靠密封的核心功能：

①　平行流道与逆流布置：板束形成一系列平行通道，冷热流体相间进入不同通道，通常采用逆流方式流动，这种布置能最大化流体间的温差，显著提升换热效率。

②　灵活流程配置：板片的组合方式可根据实际需求调整，众多平行通道能组合成单程或多程流动，适配不同流量、换热负荷的工况需求。

③　波纹强化换热：板片表面的波纹使流体在流动中不断改变方向、形成湍流，破坏流体边界层，让热量传递更高效。

④　垫片密封隔离：每块板片都装有密封垫片，当板束被夹紧后，垫片会被充分压缩，在内部介质与大气之间形成有效屏障，防止介质泄漏到环境中。

⑤　双重密封防混：角孔周围形成双重垫片密封，消除了不同介质之间的相互混合风险，保证了流体输送的纯净性。

知道了工作原理后，我们来了解日常维护，板式换热器设备的高效稳定运行，核心在于规范操作与定期维保，既能延长设备使用寿命，又能避免因故障停机影响生产。

（一）日常操作：3 个核心原则，避开 80% 故障

1．启停必遵“先冷后热、先低后高”：开机先通冷介质、再通热介质，压力 / 温度逐步提升，严禁瞬间满负荷；蒸汽加热型需等冷侧循环稳定后再通蒸汽。停机先关热介质、再关冷介质，冬季务必排空介质防冻裂。

2．参数实时盯，异常早预警：紧盯进出口温度、压力、压差（常规压差 0.02~0.1MPa），压差升高超 5%、换热效率下降、出现渗漏 / 异响，立即停机检查；过滤器前后压差过大，及时清洗滤网。

3．严禁“超压超温 + 快开快闭”：严格遵循铭牌许用压力 / 温度，超压需装保护装置；禁止用快闭阀门，避免水锤冲击损坏板片和垫片，管路越长、流速越高，阀门操作越要缓慢。

（二）定期维保：三级周期划分，操作简单易落地

按设备工况分三级保养，普通工况直接套用，恶劣工况（高杂质、强腐蚀、高温蒸汽）缩短 1/2 周期：

1．日常维护（每班 / 每日）：检查设备有无渗漏，复紧夹紧螺栓，确保排气通畅，做好运行参数记录；

2．常规保养（3~6 个月）：清洗进出口过滤器，对角均匀复紧螺栓（按厂家扭矩、或现场按预紧状态划线），检查垫片是否老化溶胀，做反冲洗 / 在线清洗除轻度结垢；

3．年度大修（复杂工况每年）：全拆解设备，深度清洗板片，更换老化 / 破损垫片、腐蚀变形板片，恢复铭牌标注的标准夹紧尺寸，做完水压试验验证密封性后重新组装。

如果在长期运行中发现设备压力降大怎么办？在工业生产、暖通换热等场景中，板式换热器是保障生产连续运转的核心设备，但长期运行中，常见的压降过大成为困扰运维人员的棘手问题。它不仅会导致泵体能耗飙升、换热效率下降，严重时还会引发停机，增加运维成本。今天，我们就拆解压降过大的7大核心原因，帮你快速找准根源、高效解决。

很多运维人员遇到压降过大，第一反应是拆洗板片，但并非所有问题都源于此。结合设备运行状态，找准核心诱因，才能避免盲目操作、减少停机损失。

①　板片结垢、堵塞（占比超90%）这是最常见的诱因。板式换热器板间流道狭窄，若介质水质较差，水垢、泥沙等杂质长期附着板片，会堵塞流道、缩小流通空间，导致介质阻力剧增、压降升高。典型表现为压差随运行时间变大，同时换热效果变差，及时清洗板片即可缓解。建议结合日常运维数据进行分析判定，同时检查前置过滤、水质等进行交叉核验。

②　若设备一投运就压降过大，大概率是介质流速超标。流道设计有固定适配流速，若流量远超设计值、管道管径偏小或泵选型偏大，都会导致流速过高，阻力成倍上升。过程中可以结合水泵参数或流量参数进行复核校验，后期可通过调整阀门开度、优化泵参数缓解。

③　板片选型、流道设计与介质特性不匹配，如流道过浅、波纹过密，对高温高粘度、含颗粒介质而言，易造成流通受阻、堵塞，导致压降偏高。需结合介质特性重新选型板片，从根源解决隐患。检查过滤器进行复核校验。

④　换热器前端的Y型过滤器若长期不检查，会被杂物堵塞，导致介质入口不畅、局部阻力增大，带动整机压降升高。只需清洗过滤器、清除杂物，无需拆检主体即可解决。

⑤　安装时夹紧尺寸过小，会导致板间流道变窄；板片装反、错位，会造成局部堵塞，均会引发压降升高。重新调整夹紧尺寸、纠正板片位置，即可快速解决。通常在自行组装不熟练的时候会出现类似情况。

⑥　油类、粘稠液体，或低温环境下粘度升高的介质，自身流动阻力远大于水，流经板间流道时压降自然偏高。可通过加热介质、选用适配高粘度介质的板片缓解。设备冷启动时可能会出现类似情况，设备正常运行后粘度会变低，压力降问题自然解决。

⑦　介质腐蚀、氯离子含量过高，会导致板片腐蚀、变形，使板间流道紊乱、阻力增大，还可能伴随串液隐患。需定期巡检，及时更换损坏板片，选用耐腐蚀材质。相对小概率事件，通常伴随着压力异常和泄露，及时进行设备维护。

压力异常判断是堵塞的原因，如果拆开来发现有污垢和结垢的话不用慌！艾克森手把手教你分垢除垢，看完直接上手快速识别污垢类型，对症清洗，达到理想效果。

1. 水垢（最常见）：白色/灰白色硬垢，多见于循环水系统，主要成分为碳酸钙、硫酸钙，硅酸盐等硬质水垢，推荐药剂：柠檬酸、氨基磺酸（不锈钢板片优先），严禁高浓度盐酸，操作：配液浓度5%–10%，温度40–60℃，循环2–4小时，中途正反换向切换，清洗后要用干净水冲净。

2. 油垢/有机物垢：粘稠、发黑，常见于化工、食品、暖通系统，含油脂、胶体、聚合物，推荐药剂：氢氧化钠+表面活性剂，操作：碱洗循环除油→清水冲洗→必要时酸洗除残留

3. 生物粘泥/藻类：滑腻、有异味，循环水、冷却塔系统高发，药剂：非氧化性杀菌剂、生物剥离剂，流程：杀菌剥离→碱洗→清水冲洗

4. 铁锈/腐蚀产物：红棕色、粉末状，水质差或老旧设备易出现，药剂：柠檬酸+缓蚀剂，流程：冲洗→酸洗→中和→钝化→纯水冲洗

5. 复合型污垢：水垢+油垢+生物膜混合，最难清理，物理+化学复合清洗，适用：多年未洗、板片堵塞严重，停机泄压，标记板片顺序，拆解板片，高压水冲洗（压力≤5MPa），专用药液浸泡，软毛刷轻刷，禁止钢丝球，清水冲净、晾干、回装、试压

板式换热器设备原理、日常操作维护、清洗简单的介绍如下，如果你遇到类似的问题可以联系我们，同时我们也为其他的进口品牌提供现场服务。
