板片：垫片可拆式换热器的核心换热元件

在垫片可拆式换热器中，板片是最为核心的关键部件。它不仅是冷热流体进行热量交换的传热界面，同时也是承受系统压力的承压骨架。作为专业从事换热设备研发、制造与服务的换热解决方案提供商，上海艾克森股份有限公司（ACCESSEN）在板片的设计、选材与制造方面积累了深厚的技术，其丰富的板片家族群为各行业提供了随需应变的精准选择。以下从板片家族、材料厚度、波纹设计及导流定位四个维度，全面解析艾克森垫片可拆式换热器板片的核心优势。

一、丰富的板片家族群：覆盖多元工况

艾克森拥有从DN25到DN500口径的全系列垫片可拆式换热器，针对不同应用工况开发了AU、AN、AC、AS、AP、AQ、AF等不同系列，共计60多个型号，最大单板面积可达3.8m²，设计压力最大可达30Bar。其中，AU系列适用于常规工况，结构紧凑、性价比高；AQ系列为通过美国AHRI认证系列；AN系列适用于一般化工及海水冷却等工业应用，最大口径500mm；AS系列采用强化传热结构，适用于高粘度或含颗粒介质；AP系列为高压型设计，满足高压和高流通能力的工况需求；ASM系列则具备食品级认证，广泛用于乳品、饮料、制药等行业。同一口径的换热器还可提供不同角度、不同槽深、不同长宽比的板片，通过灵活组合形成最适合特定工况的换热方案。

二、科学的材料与厚度选择：兼顾耐蚀与承压

板片材质是选型的首要考量因素，直接决定了换热器能否适应特定的介质环境和使用寿命。艾克森提供不同材质的板片以满足各类工业需求：AISI 304不锈钢适用于普通水-水换热、油冷却等无强腐蚀性工况，性价比高；316/316L不锈钢含有钼元素，耐腐蚀性更强，特别适用于食品、医药行业及含有轻微腐蚀性离子的流体；SMO254作为超级奥氏体不锈钢，具有极强的耐点蚀和缝隙腐蚀能力，适用于高氯、高酸或高温等苛刻工况；钛（Titanium）对海水、氯化物等具有卓越的耐腐蚀性，广泛用于海洋工程、海水淡化等领域；哈氏合金（Has Alloy）几乎不受氯离子影响，对各种浓度的硫酸耐腐蚀性极好；镍（Nickel）和钼（Molybdenum）则适用于强酸、强碱等极端腐蚀环境。

在板片厚度方面，艾克森提供0.4mm至1.0mm的多种规格。板片厚度与换热器的承压能力直接相关，厚度增加可提高承压能力；但板片过厚会降低传热效率，因此需要在强度与导热性之间找到最佳平衡点。艾克森采用高精度模具一次冲压成型，在同一板片上波纹深度相同，保证板间每一接触点完好衔接，无过度冲压区，不会产生隐性裂纹，板片最薄可达0.4mm，在保证承压要求的同时获得更高的传热系数。

三、精密的波纹设计：换热效率与阻力降的博弈

板片波纹的设计与制造是板式换热器的技术关键。艾克森根据特定工况开发了不同波纹角度和槽深的板片，以更好地适应各类需求。波纹不仅可强化传热，还能增加薄板的刚性，提高承压能力，并促使液体呈湍流状态，从而减轻沉淀物或污垢的形成，具有一定的自洁作用。

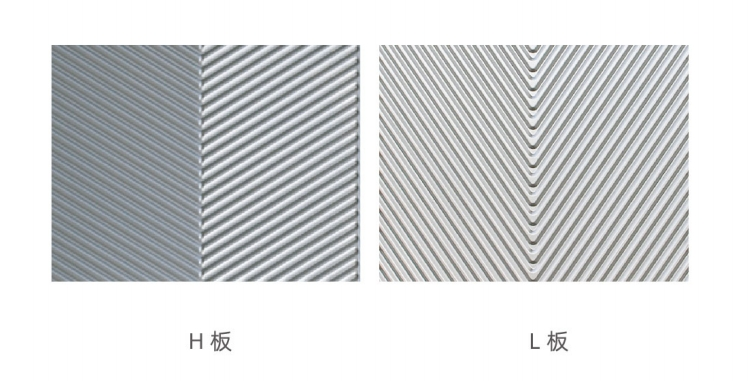

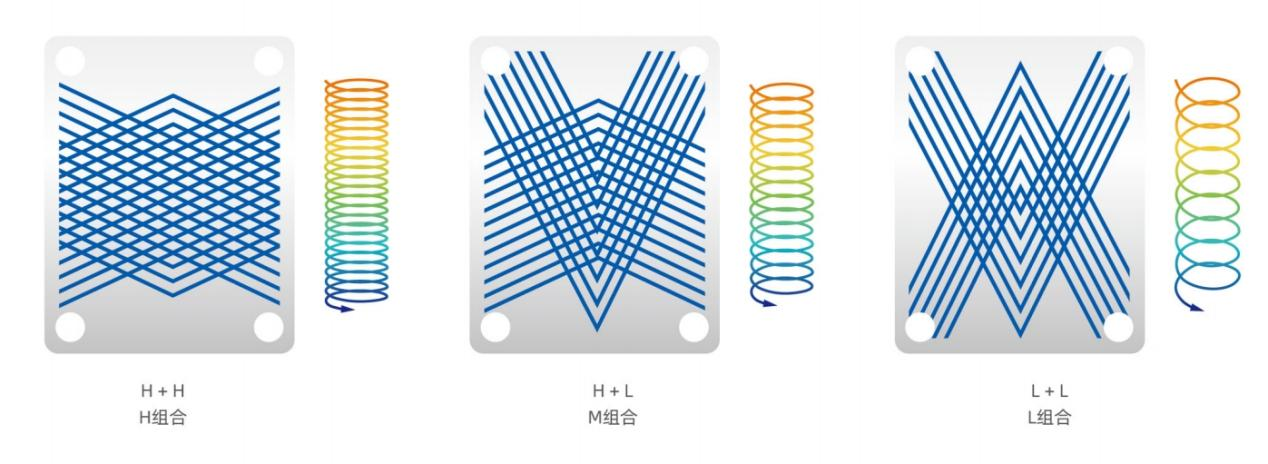

艾克森的板片通常分为H板和L板两种波纹角度。H板（大角度板片）能取得很高的传热系数，同时流体流经板片的阻力也较大，适用于对传热效率要求较高的场合；L板（小角度板片）阻力较小，但换热效率不如H板，比较适用于换热温差大、流量大的工况。通过H板和L板的不同组合——H+H组合、H+L组合（M组合）、L+L组合——可以实现传热系数与压力降的优化匹配，在满足温度要求的前提下使用更小的换热面积。艾克森的计算软件会根据客户要求的温度和压力降自动匹配计算，通过板片组合实现最佳的传热效果和压力降优化。软件选型后还需要结合艾克森专业工程师的应用经验，选择适合的板型确保设备的长期稳定使用。

四、优化的导流与定位设计：保障均匀换热和方便日常维护

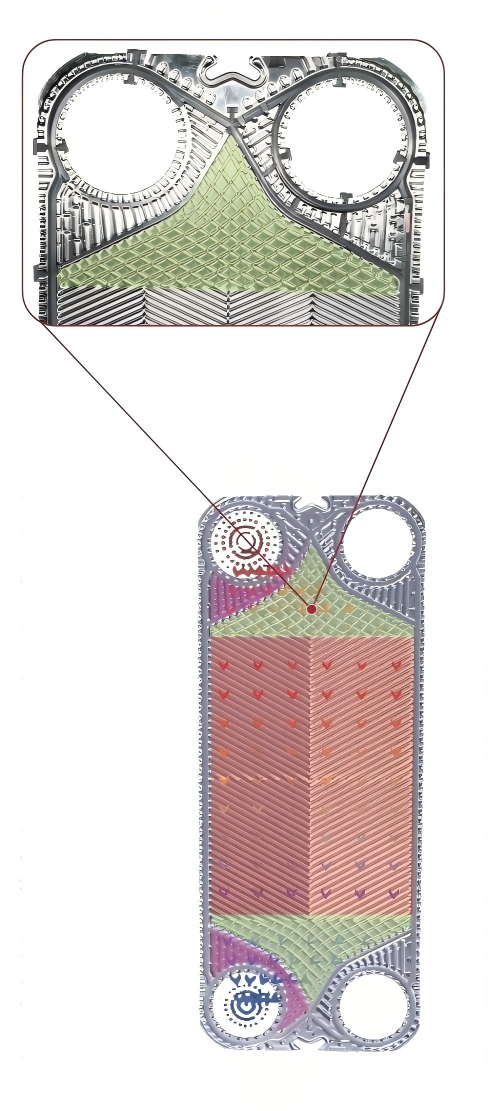

艾克森板片在导流区和角孔设计方面拥有多项专利技术。改进后的导流区使流体在板片上均匀分配流量，消除了污垢堆积区。板片的角孔设计不仅具有更大的流通能力，在同样口径下阻力更小，减少了设备的内部损耗。从角孔设计到优化后的导流区，再到板片的均流配置，实现了最佳的水流分配和换热效果，解决了单边流设计的水流分配问题。流体在板片上分布非常均匀，达到最佳的传热效果，也防止了因分布不均匀造成的污垢杂质堆积，进而避免板片的腐蚀和效率下降。

在定位方面，艾克森板片采用高精度的定位系统，确保每一块板片在框架内精确对齐，形成均匀的流道。板片四角自锁装置能够保证组装时板片组不错位，标准屋顶垫片的防漏设计大大延长了垫片使用寿命和满足多次拆洗后是密封效果。板片挂孔与定位系统的精密配合，有效避免了因板片错位导致的流体分布不均或“短路”现象，保证了设备的长期稳定运行。
