框架：垫片可拆式换热器的承压保障

在垫片可拆式换热器中，框架是承载换热核心的“坚固骨架”，整套板片组、密封垫片全部依托框架完成定位与压紧，运行过程中因介质压力产生的数百甚至数千千牛的夹紧力，对框架力学强度、操作便捷性、长效防腐能力提出严苛要求。作为专业从事换热设备研发、制造与服务的换热解决方案提供商，上海艾克森从工况实际需求出发，打造集高强度、易维护、无污染于一体的标准化框架系统，整机由固定压紧板、活动压紧板（带轴承）、上下导杆、防腐压紧螺栓、和滚动轴承四大基础部件构成。以下从板片定位系统、滚动轴承设计和不锈钢衬套几个维度，全面解析艾克森垫片可拆式换热器框架的核心优势。

一、板片定位系统：精准归位，拆装无忧

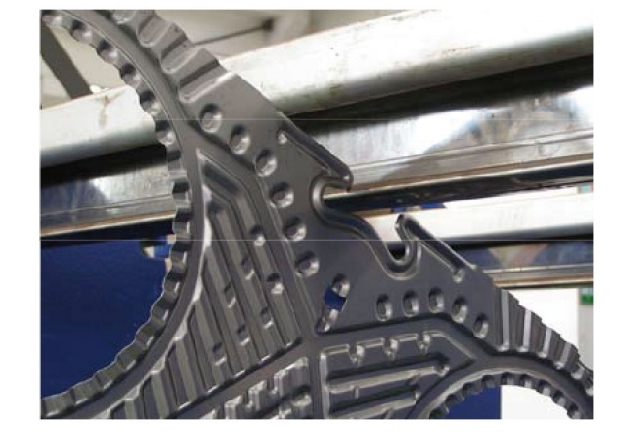

框架能否稳定形成均匀换热流道，核心在于板片定位结构。艾克森依托上下导杆悬挂全部换热板片，搭配板片四角专属自锁定位装置，构建一体化精准定位体系。这一设计确保了板片压紧后形成均匀、稳定的流道，有效避免了板片偏移导致的流道宽窄不均、局部流速异常等问题，同时还能保护密封垫片免受挤压或剪切损伤，延长了垫片的使用寿命，同时也是高承压能力的体现。

二、滚动轴承设计：轻量开合，单人快速运维

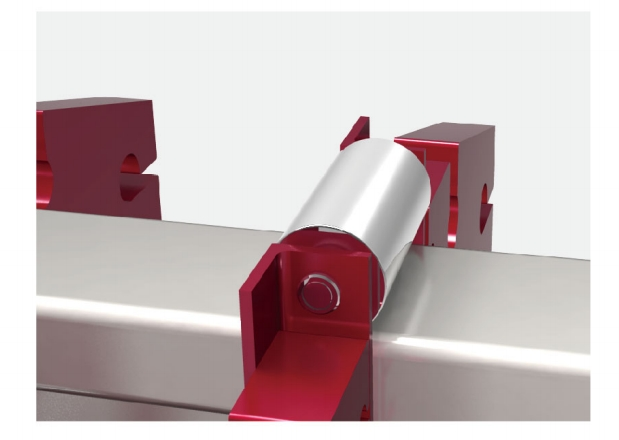

传统板式换热器活动板开合阻力大，多人协作才能完成拆装，检修耗时久。艾克森创新搭载滚动轴承滑动设计，从结构层面优化设备操作维护体验。大规格的活动框架板还有带轴承设计，极大的方便了后续的日常维护工作。

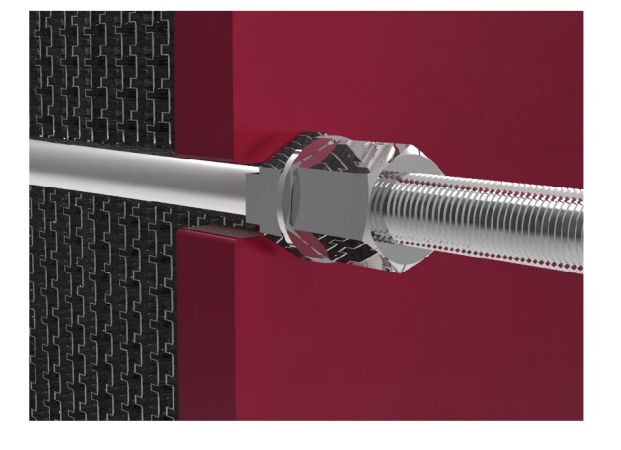

上下导杆不仅悬挂并支撑着所有板片，更使活动压紧板在开合维护时能平稳滑动，极大地缩短了清洗和检修时间。框架板的拉杆螺栓均采用防腐表面处理，配合防尘金属套，能有效避免环境对螺栓的影响和侵蚀，带有自锁装置的紧固轴承能方便地对换热器进行夹紧，无需多人协同配合即可完成换热器的拆装，特殊型号设计有带滚动轴承的夹紧螺栓，方便的通过自动液压装置进行紧固。

三、不锈钢衬套：杜绝污染，长效可靠

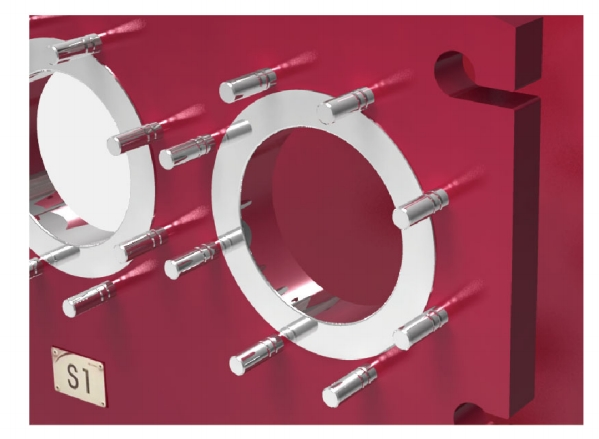

换热器进出口接管是介质流通关键通道，传统机型普遍采用橡胶衬套或无衬套设计，在长期高温、水流冲刷下极易老化开裂或剥离框架的油漆防腐，频繁更换且存在碳钢框架溶出污染水质风险。艾克森换热器产品标配不锈钢衬套，直击行业痛点，化工介质时使用板片同材质避免腐蚀和接管泄露。

特别是在工艺用水要求较高的场合——如食品、制药、水处理、半导体和化工等领域——这一设计尤为关键。即便在普通的制冷工况下，不锈钢衬套也可以有效避免框架板的腐蚀和水质问题对系统的影响。相比橡胶衬套，不锈钢衬套的使用寿命更长，无需更换，更加安全可靠。
