板式换热器在工业余热回收系统中的应用及发展趋势——艾克森全面讲解

在能源短缺与双碳目标背景下，工业余热回收是节能减排的关键途径。艾克森接下来阐述余热回收系统研究背景、目的与方法，梳理行业研究现状，剖析板式换热器的工作原理、结构类型与核心优势，结合化工、钢铁、电力等多行业实际应用案例，验证其高效换热、运维便捷、适配性强的特点，并展望设备新材料研发、新能源融合、智能监测控制的发展趋势，为工业余热回收技术优化与推广提供理论与实践参考。

1.1 余热回收系统背景

随着全球经济的快速发展，能源需求持续增长，能源短缺问题日益凸显。在此背景下，工业生产过程中产生的大量余热资源成为节能减排领域的重要研究对象。余热是指在工业生产中通过燃烧、化学反应或物理过程排放的未被有效利用的热能，其形式包括高温烟气、废热水和蒸汽等。尽管余热资源分布广泛，但长期以来由于技术限制和意识不足，这些资源往往被直接排放到环境中，导致严重的能源浪费。根据相关研究，工业领域余热占总能耗的比例高达30%-50%，若能有效回收利用，将显著降低企业的能源消耗并减少碳排放。因此，余热回收系统不仅是提高能源利用效率的关键手段，更是实现碳中和目标的重要途径。

1.2 研究目的与意义

本研究旨在深入探讨板式换热器在余热回收系统中的作用与优势，为推余热回收系统的发展提供理论支持与实践指导。板式换热器作为一种高效换热设备，因其结构紧凑、传热效率高和维护便捷等特点，在余热回收领域展现出显著的应用潜力。通过对板式换热器的原理、性能及应用案例进行系统分析，可以明确其在不同工业场景中的适用性与优化方向，从而帮助企业降低运行成本、提升能源利用效率。此外，本研究还将结合国家“碳达峰、碳中和”政策目标，探讨板式换热器在节能减排中的战略意义，为促进绿色低碳发展提供技术支持。研究成果不仅有助于推动余热回收系统的创新与推广，还将为实现可持续发展目标提供重要参考。

1.3 研究方法与内容

本研究采用文献研究与案例分析相结合的方法，全面探讨板式换热器在余热回收系统中的应用与优势。首先，通过查阅国内外相关文献，梳理余热回收系统的发展历程及板式换热器的研究现状，明确当前研究中存在的空白与不足。其次，结合实际应用案例，分析板式换热器在化工、钢铁、电力等行业的余热回收系统中的具体表现，评估其在提高能源利用效率方面的贡献。最后，基于研究成果，展望板式换热器在余热回收领域的未来发展趋势，提出进一步优化方向。研究内容涵盖板式换热器的工作原理、结构特点、性能优势及其在复杂工况下的适应性，力求为相关领域的技术研发与工程实践提供科学依据。

2.1 余热回收系统发展历程

余热回收系统的发展历程可以追溯到工业革命初期，当时工业生产中产生的大量废热并未得到充分利用，而是直接排放到环境中，造成了显著的能源浪费。随着全球能源需求的增长与环保意识的提升，余热回收系统逐渐受到重视，并经历了从简单利用到多样化高效回收的发展阶段。在早期阶段，余热回收主要依赖于简单的热交换设备，如板壳式换热器，其技术特点在于结构简单、制造成本低，但传热效率较低且适用范围有限。进入20世纪中期，随着工业规模的扩大与能源短缺问题的加剧，余热回收系统逐步向高效化和多样化方向发展，出现了板式换热器、板壳式换热器等多种新型换热设备。这些设备通过优化流道设计与材料选择，显著提升了传热效率与运行稳定性。然而，这一阶段的技术仍存在一定的局限性，例如设备耐腐蚀性不足、维护成本较高等问题尚未完全解决。近年来，在碳中和目标的推动下，余热回收系统进一步向智能化与多能互补方向迈进，旨在通过先进的控制系统与新能源技术的结合，实现能源利用效率的最大化。

2.2 板式换热器相关研究现状

板式换热器作为一种高效换热设备，近年来在国内外学术界与工业界得到了广泛研究与应用。研究表明，板式换热器的核心优势在于其独特的流道设计与高效的传热性能。具体而言，波纹板片之间的复杂三维流道能够促使流体在较低雷诺数下形成湍流，从而显著提高传热系数，达到板壳式换热器的3~5倍。此外，板式换热器的模块化设计使其具备灵活扩容的能力，能够根据工况变化调整换热面积，这一特点在化工、食品饮料、集中供热等领域得到了充分体现。在结构方面，板式换热器主要由板片、密封垫片与夹紧框架组成，其中板片材质通常选用不锈钢或钛合金，以增强设备的耐腐蚀性与使用寿命。尽管板式换热器在多个领域表现出色，但其应用仍面临一些挑战，例如在高温高压环境下的密封性能问题以及频繁清洗对设备寿命的影响。针对这些问题，国内外学者开展了大量研究，提出了优化板片设计与改进密封材料的方案，进一步提升了板式换热器的性能与可靠性。

2.3 研究空白与本文切入点

尽管现有研究对板式换热器的结构、性能及应用进行了较为全面的分析，但在其与余热回收系统的深度融合方面仍存在明显的研究空白。一方面，现有文献多集中于板式换热器在单一领域的应用，而对其在多样化余热回收场景中的适应性研究较少；另一方面，关于板式换热器在复杂工况下的长期运行稳定性与经济性评估的研究也相对不足。此外，当前研究较少涉及板式换热器与其他新能源技术的协同应用，这限制了其在多能互补系统中的潜力挖掘。基于此，本文将以板式换热器在余热回收中的实际应用为核心，重点探讨其在不同工业领域中的适用性、优化方向及未来发展趋势。通过对典型应用案例的分析与总结，本文旨在为板式换热器在余热回收领域的进一步推广提供理论支持与实践指导。

3.1 板式换热器工作原理

板式换热器的核心工作原理基于冷热流体在板片间形成的薄层流道中逆向流动，从而实现高效的热量交换。具体而言，板式换热器由一系列波纹状金属板片叠装组成，这些板片通过精密设计形成复杂的三维流道结构，使得流体在较低的雷诺数下即可产生湍流效应。在此过程中，冷热两种流体分别流经板片的两侧，并通过板片表面的高效传热区域进行热量传递。由于板片间的流道设计通常采用人字形波纹或瘤形结构，流体在流动过程中会不断改变方向，从而有效打破传热边界层，提高传热系数。此外，板式换热器多采用逆流或并流的流动方式，这种布置方式能够最大化对数平均温差，从而进一步提升换热效率。研究表明，板式换热器的传热系数可达3000～6000 W/m²·℃，相较于传统板壳式换热器具有显著优势。

3.2 板式换热器结构组成

板式换热器的核心组件主要包括冲压波纹板片、密封垫片以及夹紧框架，各组件的设计与材质选择直接影响设备的性能与适用范围。首先，板片作为换热器的核心部件，其表面通常设计为人字形波纹或瘤形结构，以增强流体湍流效果并提高传热效率。板片的材质多为不锈钢（如AISI 304/316）或钛合金，具体选择取决于工作介质的腐蚀性与温度要求。其次，密封垫片用于确保板片间的流体隔离与密封性能，其材质通常为丁腈橡胶或氟橡胶，具备优异的耐高温与耐腐蚀特性。最后，夹紧框架通过螺栓将板片与密封垫片固定在一起，形成完整的换热单元。框架的设计需兼顾强度与刚性，以承受运行过程中的压力变化。不同材质与形式的板片与垫片组合，可适应多种复杂工况，例如高温高压环境或强腐蚀性介质的应用场景。

3.3 板式换热器类型

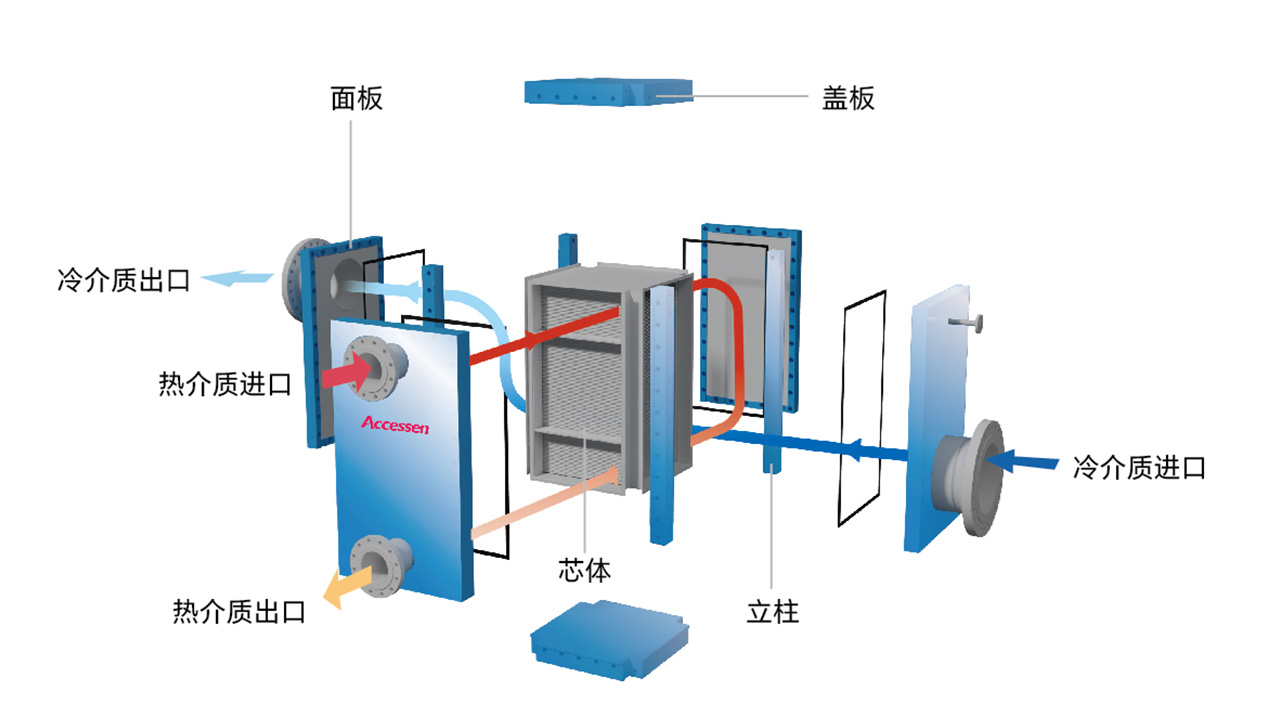

板式换热器主要分为可拆式和全焊式两大类，每种类型均具有独特的结构特点、优缺点及适用范围。可拆式板式换热器由一系列板片通过夹紧框架固定而成，板片间通过密封垫片实现流体隔离。其主要优点在于维护方便，只需松开压紧螺栓即可拆卸板片进行清洗或更换，特别适用于需要频繁维护的场景，如食品饮料行业。然而，可拆式换热器的密封性能相对较弱，在高压或高温条件下可能存在泄漏风险。相比之下，全焊式板式换热器通过焊接工艺将板片直接连接，无需密封垫片，因此具备更高的密封性能与承压能力，适用于化工、石油等高温高压工况。尽管如此，全焊式换热器的制造成本较高，且难以进行拆卸维护。此外，根据板片形式的不同，板式换热器还可进一步分为人字形波纹板、水平平直波纹板和瘤形板片等多种类型，用户可根据具体工况需求灵活选型。

4.1 工业余热回收场景分析

工业生产过程中，余热资源广泛存在于化工、冶金、电力等众多领域，其产生特点和温度范围因行业而异。在化工领域，反应过程中常伴随大量高温废气的排放，这些废气的温度通常在500℃至1000℃之间，具有较高的回收价值。例如，在化肥生产和石油化工中，催化剂反应会产生大量高温烟气，若未能有效回收，将造成显著的能源浪费。冶金行业则以高温熔炼和热处理工艺为主，产生的余热主要包括高炉煤气、转炉烟气以及加热炉废气等，其温度范围一般在300℃至1500℃之间，且流量大、持续性强。电力行业中的火力发电厂同样存在大量的余热资源，尤其是在锅炉排烟和汽轮机乏汽中，温度通常在120℃至300℃之间，虽然品位较低，但总量巨大，具备重要的回收潜力。通过对这些工业余热场景的分析可以看出，不同行业的余热特性差异较大，因此对余热回收系统提出了多样化的需求，这也为换热器的应用提供了广阔的空间。

4.2 板式换热器实现高效余热回收过程

针对上述工业余热特性，板式换热器通过合理选型与优化设计，能够实现余热从高温流体向低温流体的高效传递，并将其转化为可再利用的热能。首先，板式换热器的核心优势在于其独特的流道设计，通过波纹板片形成复杂的三维流道结构，使流体在较低雷诺数下即可形成湍流状态，从而显著提高传热系数。例如，在化工行业中，对于高温烟气的余热回收，可通过选用耐高温材料（如不锈钢或钛合金）制成的板片，并结合适当的流程组合设计，确保换热器在高温环境下长期稳定运行。其次，板式换热器的模块化设计使其能够灵活适应不同工况需求。在钢铁行业的高温烟气余热回收系统中，可通过增加板片数量或调整流道布置来满足不同流量和温度条件下的换热需求，从而实现余热的最大化利用。此外，板式换热器的紧凑结构和高换热效率使其能够在有限的空间内实现高效的余热回收，特别适用于空间受限的工业场景。通过合理设计冷热流体的流动路径，板式换热器可实现对数平均温差较大的换热过程，进一步提高余热回收效率。

4.3 对提高能源利用效率的贡献

AWK全焊接气气换热器在余热回收系统中的应用，不仅能够有效降低企业的能耗水平，还显著提高能源的整体利用效率，从而减少能源浪费。研究表明，工业余热占总能源消耗的比例高达30%至50%，而通过高效的余热回收系统，可将其转化为可再利用的热能，直接用于生产工艺或供暖等领域。例如，在化工生产中，气气换热器可将反应过程中产生的高温废气余热用于预热进料或加热工艺水，从而减少蒸汽或其他燃料的消耗，显著降低生产成本。在钢铁行业，气气换热器用于回收高炉煤气和转炉烟气的余热，可为工厂提供稳定的热水或蒸汽供应，同时减少对一次能源的依赖。此外，气气换热器的高换热效率和紧凑设计使其在集中供热系统中也具有重要应用价值。通过将高温热源的热量传递给低温循环水，气气换热器能够在保证供热效果的同时实现能源的高效利用，从而为区域节能减排目标作出贡献。综上所述，气气换热器在余热回收中的广泛应用，不仅有助于企业降低运行成本，还对推动全社会能源利用效率的提升具有重要意义。

5.1 高效换热性能

板式换热器的独特流道设计是其实现高效换热性能的核心因素之一。通过波纹板片相互倒置构成的三维复杂流道，能够在较低的雷诺数（Re=50～200）下诱导流体形成湍流状态，从而有效打破传热边界层，显著提高传热效率。实验表明，板式换热器的传热系数可达3000～6000 W/m²·℃，相较于传统板壳式换热器的传热系数，提升了约3～5倍。这种高效的传热特性使得板式换热器在余热回收场景中能够快速将高温流体中的热能传递至低温流体，从而实现废热资源的高效利用。此外，板式换热器采用并流或逆流流动方式，其对数平均温差修正系数通常在0.95左右，冷热流体流动方向平行于换热面，无旁流现象，末端温差可低至1℃以下，而板壳式换热器通常为5℃以上。这一特性使板式换热器在低温热源回收及精密温控场景中表现出显著优势，进一步凸显了其在余热回收领域的应用价值。

5.2 紧凑结构与灵活设计

板式换热器以其紧凑的结构设计和灵活的配置能力成为余热回收系统中的理想选择。由于其单位体积内的换热面积达到板壳式换热器的2～5倍，且无需预留抽出管束的检修空间，因此在相同换热量需求下，板式换热器的占地面积仅为板壳式换热器的1/5至1/10。这种结构紧凑的特点不仅显著降低了设备对安装空间的要求，还减少了土建成本，尤其适用于空间受限的工业场地或机房改造项目。此外，板式换热器的模块化设计使其具备极高的灵活性，用户可通过增减板片数量精确调整换热面积，并通过改变板片排列或更换板片实现所需的流程组合，以适应不同工况需求。相比之下，板壳式换热器的传热面积几乎无法在后期进行扩展，往往导致“大马拉小车”的资源浪费现象。因此，板式换热器在余热回收系统中不仅能够满足当前工况需求，还具备较强的适应性以应对未来可能的变化。

5.3 易于维护与清洗

可拆式板式换热器的设计极大地简化了设备维护与清洗过程，为其在余热回收中的长期稳定运行提供了保障。在实际应用中，只需松开压紧螺栓即可卸下板片，进行机械清洗或化学清洗，停机时间极短，这显著降低了因设备维护而导致的生产中断风险。例如，艾克森AU/AN系列板式换热器采用免粘卡扣垫片设计，进一步提升了拆装的便捷性，从而大幅减少了日常运维成本和劳动强度。此外，板式换热器内部流道的设计使得流体在板间充分产生湍流，杂质不易沉积，结垢系数仅为板壳式换热器的1/3至1/10。这一特性不仅延长了设备的使用寿命，还减少了因结垢导致的传热效率下降问题，确保余热回收系统能够长期保持高效运行状态。

5.4 其他优势

除了上述核心优势外，板式换热器在余热回收场景中还展现出诸多其他优点，包括热损失小、不易结垢、性价比高以及标准化程度高等。首先，板式换热器仅有传热板的外壳板暴露在大气中，散热损失可忽略不计，无需额外加装保温层，从而降低了设备投入和维护成本。其次，由于板片内部流道设计合理，流体中的杂质不易沉积，结垢现象得到有效控制，这不仅提高了设备的运行稳定性，还减少了清洗频率和维护工作量。此外，板式换热器的制造成本相对较低，加之其高效换热性能和长寿命设计，使其在全生命周期内具有极高的性价比。最后，板式换热器的标准化程度高，核心组件如板片、密封垫片等均可实现批量生产，这不仅缩短了交货周期，还便于用户根据具体需求选择合适型号，进一步提升了其在余热回收领域的适用性和竞争力。

6.1 化工行业应用案例

在化工行业中，余热回收是提升能源利用效率、降低生产成本的重要手段。成都五环新锐化工有限公司、中石油广西石化、泸州鑫福化工有限公司、江苏金茂源生物化工、中国石油化工集团公司通过采用艾克森（Accessen）提供的板式换热器，成功实现了对反应过程中产生的高温余热的回收利用。该企业主要生产精细化工产品，其生产工艺中涉及多个高温反应环节，这些反应释放出大量的热量，若未能有效回收将造成显著的能源浪费。针对该工况特点，艾克森团队选用了耐腐蚀性能优异的不锈钢材质板式换热器，并结合具体工艺参数进行了定制化设计。设备运行参数显示，换热器入口温度高达250℃，出口温度降至90℃以下，热回收效率超过85%。经实际测算，此系统每年可为企业节省约200万吨标准煤的能耗，直接经济效益达数百万元。此外，该系统的实施还显著减少了企业的碳排放量，为响应国家“碳达峰、碳中和”政策目标提供了有力支持。

从技术角度来看，该案例中板式换热器的成功应用得益于其高效的传热性能与紧凑的结构设计。相较于传统板壳式换热器，板式换热器在相同占地面积下能够提供更大的换热面积，从而更高效地捕获和转化余热资源。同时，艾克森采用的免粘卡扣垫片设计使得设备维护更加便捷，大幅降低了停机时间和运维成本。这一案例不仅验证了板式换热器在化工行业余热回收中的可行性与优势，也为其他类似企业提供了可借鉴的技术方案。

6.2 钢铁行业应用案例

钢铁行业作为高能耗、高排放的典型代表，其生产过程中产生的大量高温烟气余热具有极高的回收价值。宝山钢铁通过引入板式换热器技术，成功实现了对高炉煤气和转炉烟气中余热的深度回收。根据该项目的技术报告，钢铁冶炼过程中产生的高温烟气温度通常在400℃至800℃之间，传统换热设备由于传热效率低且易结垢，难以满足长期稳定运行的需求。为此，该钢铁厂选择了艾克森提供的全焊式板式换热器，该类型换热器以其耐高温、高压及抗腐蚀性能见长，特别适合处理高温烟气等复杂介质。

在系统设计方案中，板式换热器被集成到烟气余热回收系统中，用于将高温烟气的热量传递至低温循环水，从而产生蒸汽供生产使用。实际运行数据显示，该系统在满负荷工况下可将烟气温度从600℃降至200℃以下，热回收效率达到75%以上。实施效果表明，该系统的引入不仅每年为企业节约了数万吨标准煤，还显著降低了生产过程中的二氧化硫和氮氧化物排放量，为企业的绿色转型奠定了坚实基础。此外，由于板式换热器结构紧凑、占地面积小，该系统的安装并未对现有生产线布局造成显著影响，进一步提升了其适用性。

通过对该案例的分析可以看出，板式换热器在钢铁行业高温烟气余热回收中具有显著的技术优势。其高效的传热性能与稳定的运行表现，使其成为解决钢铁行业能源浪费问题的有效工具。这一成功实践也为其他高能耗行业推广余热回收系统提供了重要参考。

6.3 其他行业应用案例

除化工和钢铁行业外，板式换热器在电力、食品等领域的余热回收应用同样展现出良好的技术经济性和环保效益。以中国国电集团、第四热电厂为蒙古国通过引入艾克森提供的板式换热器，成功实现了对汽轮机排汽余热的回收利用。具体而言，该系统将汽轮机排汽中的低温热量传递至供暖用水，从而为周边居民区提供冬季采暖服务。运行数据显示，该系统在供暖季期间平均热回收效率达到90%以上，每年可节约数万吨标准煤，同时减少数千吨二氧化碳排放量。这一案例充分体现了板式换热器在低温余热回收领域的独特优势，尤其是在对数平均温差较大的工况下，其性能表现尤为突出。

在食品行业中，福建达利食品集团、宁波索宝蛋白等乳制品加工企业通过采用板式换热器回收巴氏杀菌工艺中的余热，同样取得了显著成效。该企业生产过程中产生的热水温度约为80℃，通过板式换热器将其热量传递至待加热的牛奶，不仅提高了能源利用效率，还避免了传统换热方式可能导致的二次污染问题。此外，板式换热器清洗方便的特点也使其在食品行业应用中更具吸引力，有助于满足严格的卫生标准要求。

不同行业的余热回收需求虽然存在一定差异，但板式换热器凭借其高效换热、灵活设计及易于维护等优势，能够在多种场景中发挥重要作用。这些实际应用案例表明，板式换热器不仅是余热回收系统的核心组件，更是推动各行业实现节能减排目标的关键工具。

7.1 适应更复杂工况的材料研发

随着工业余热回收需求的多样化与复杂化，板式换热器在极端工况下的适应性成为技术研发的重要方向。传统板片材料如不锈钢和钛合金虽然具备良好的耐腐蚀性，但在高温、高压及强腐蚀性环境中仍存在性能瓶颈。因此，研发耐高温、耐腐蚀、高压等特殊材料成为提升板式换热器性能的关键课题。例如，新型镍基合金和陶瓷基复合材料因其优异的高温强度和抗氧化性能，被认为是未来板片材料的潜在选择。此外，表面改性技术的应用也为提高板片耐久性提供了新途径，通过涂层技术或纳米处理工艺，可显著增强板片的抗结垢能力和耐腐蚀性，从而延长设备使用寿命。这些材料研发方向不仅能够满足化工、冶金等高温高压场景的需求，还为板式换热器在更广泛领域的推广奠定了基础。

与此同时，材料的轻量化与低成本化也是研究的重点之一。通过优化材料配方与制造工艺，可以在保证性能的前提下降低材料成本，从而提高板式换热器的市场竞争力。例如，采用高性能聚合物基复合材料替代部分金属材质，不仅能有效减轻设备重量，还可降低热损失，进一步提升换热效率。未来，随着材料科学的不断进步，板式换热器有望在极端工况下实现更高效、更稳定的运行，为余热回收系统的发展提供强有力的支持。

7.2 与新能源技术结合

在碳中和目标的推动下，板式换热器与太阳能、地热能等新能源技术的结合成为研究热点。这种多能互补模式不仅可以提高能源综合利用效率，还能有效降低对传统化石能源的依赖。例如，在太阳能热利用系统中，板式换热器可作为关键组件，将太阳能集热器收集的热量传递至供暖或工业用水系统，实现清洁能源的高效转化与利用。类似地，在地热能开发中，板式换热器可用于提取地下热水中的热能，并将其传递至供热系统，从而满足区域供暖或工业生产的需求。这种应用模式不仅减少了能源浪费，还显著降低了碳排放，具有重要环保意义。

此外，板式换热器与新能源技术的结合还体现在分布式能源系统中。通过将板式换热器与燃料电池、生物质能发电等设备集成，可以实现多种能源形式的高效协同。例如，在生物质能发电过程中，板式换热器可用于回收烟气中的余热，并将其用于供暖或生活热水供应，从而提高整体能源利用效率。这种多能互补模式不仅能够平衡能源供需，还增强了系统的灵活性和可靠性。未来，随着新能源技术的快速发展，板式换热器在这一领域的应用前景将更加广阔。

7.3 智能化控制与监测

智能化控制与监测技术是提升板式换热器在余热回收系统中运行效率的重要趋势。通过引入传感器、物联网和大数据分析技术，可以实现对板式换热器运行状态的实时监测与精准控制。例如，通过在板片表面安装温度传感器和压力传感器，可以实时获取流体的温度、压力及流量数据，从而为系统优化提供可靠依据。此外，基于人工智能的算法模型可以对历史数据进行分析，预测设备可能出现的故障并提前发出预警，从而减少非计划停机时间，提高系统运行的稳定性和可靠性。

智能化技术还可以用于优化板式换热器的运行参数。例如，通过建立热力学性能模型，结合实时监测数据，可以动态调整流体的流速和温度，使换热器始终处于最佳工作状态。这种智能调控方式不仅能够提高换热效率，还可以降低能耗，进一步实现节能减排的目标。同时，远程监控与诊断技术的应用也使得设备维护更加便捷。技术人员可以通过云端平台实时查看设备运行状态，并远程指导维护操作，从而大幅降低运维成本和劳动强度。未来，随着智能化技术的不断发展，板式换热器在余热回收系统中的运行管理将更加高效和智能化。
