全焊接换热器的主要类型及应用介绍

全焊接换热器以无垫片、全金属密封、耐高温高压、零泄漏为核心特征，广泛应用于石油化工、能源、冶金、制药、LNG 等严苛工况领域。按照结构形式、流道设计、安全等级及工艺用途，行业内将全焊接换热器划分为以下五大主流类型，各类别在结构特点、适用介质与场景上差异明显，可满足不同工艺需求。

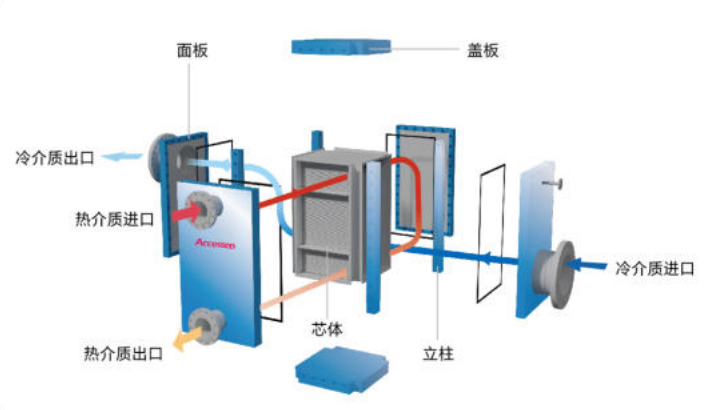

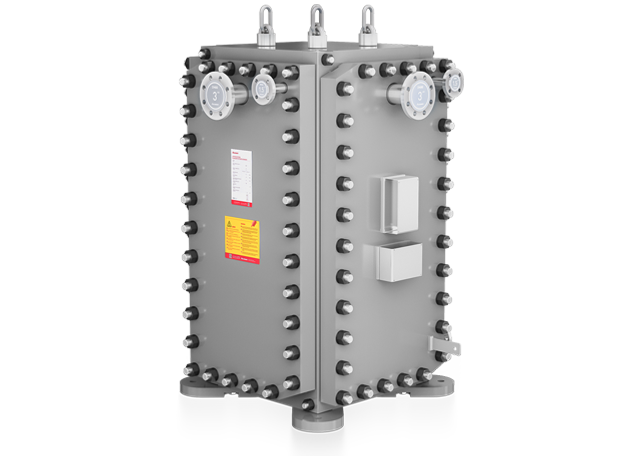

（一）标准型全焊接板式换热器（A-BLOC六面可拆）

标准型是全焊接换热器中最基础、应用最广的主力机型，由波纹板片经激光或等离子焊接成型，形成两组独立封闭流道，整体结构紧凑、换热效率高，部分采用六面可拆框架设计，便于后期维护检修。

· 核心特点：无垫片密封、承压可达4.0–8.0MPa、耐温-196℃～550℃、传热系数为管壳式的3–5 倍。

· 适用场景：清洁介质的高温高压换热，如蒸汽冷凝、热油换热、溶剂回收、区域供热、工业冷却、余热回收等常规严苛工况。

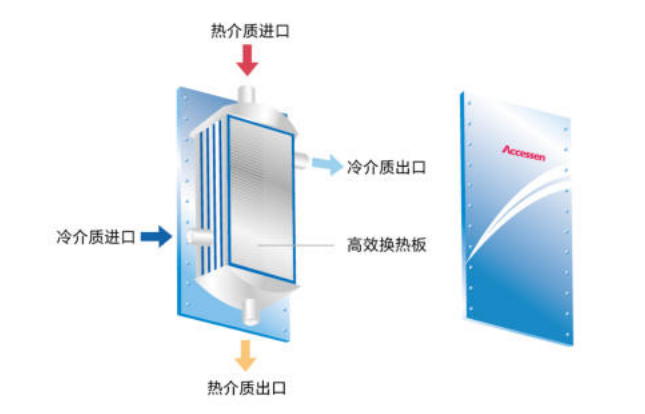

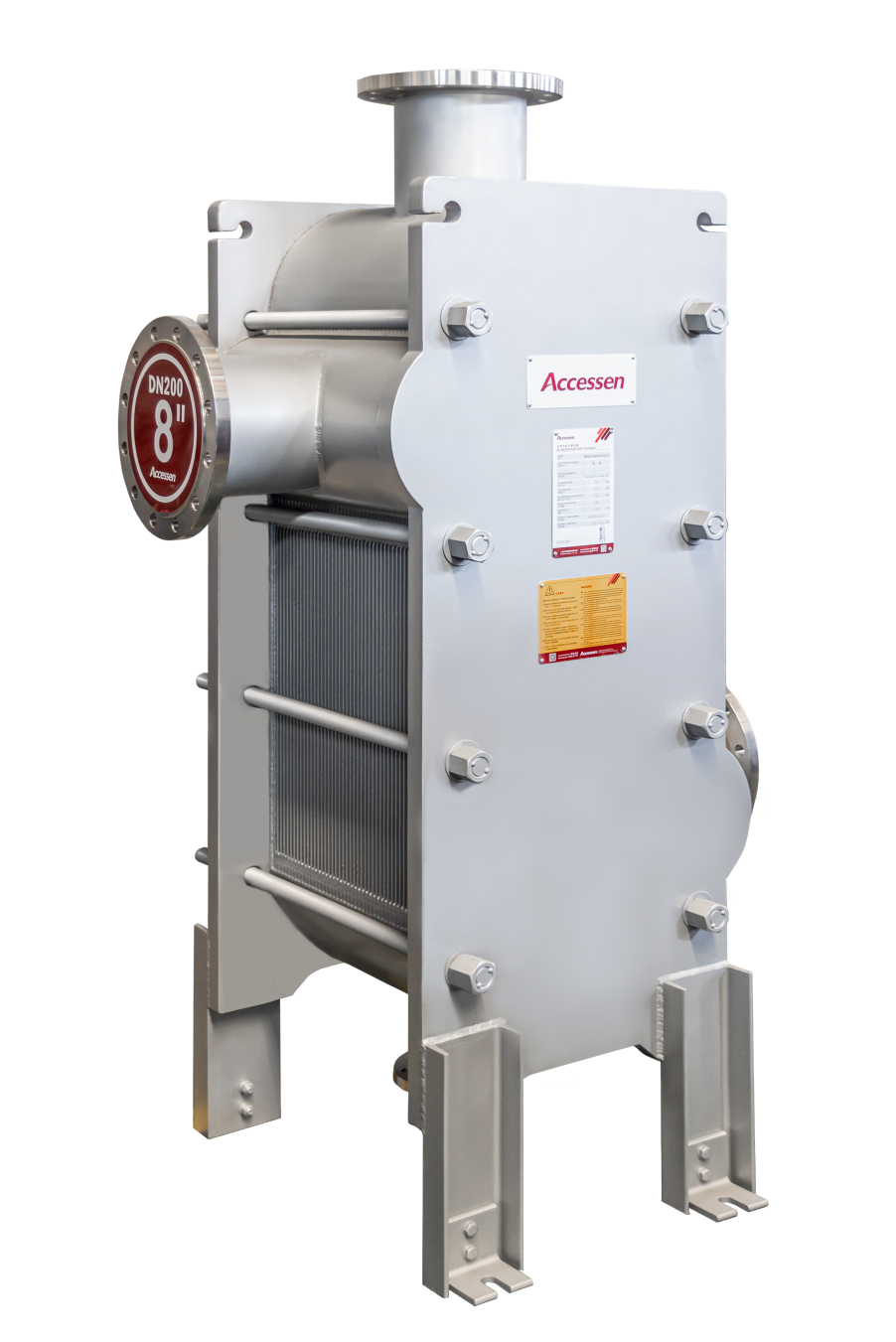

（二）宽流道全焊接板框式换热器（AWD)

专为含颗粒、纤维、浆状、高黏度、易结垢、易堵塞介质设计，通过加大板片间距、优化流道结构，在保持高效换热的同时，大幅降低堵塞风险，是复杂介质工况的专用机型。

· 核心特点：流道宽敞、抗堵性强、可在线清洗、不易结垢，兼顾高效与耐用性。

· 适用场景：造纸黑液、污水处理、生物发酵、制糖、印染、渣油 / 蜡油冷却、高黏度废水余热利用等。

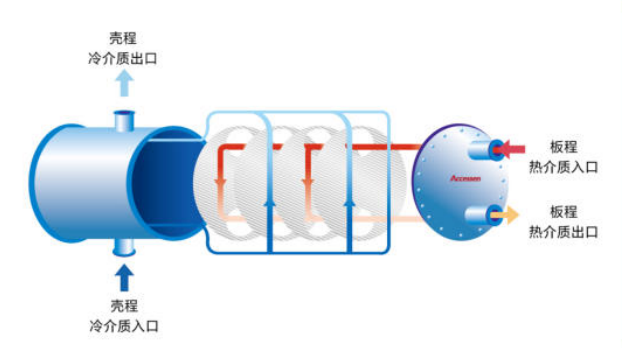

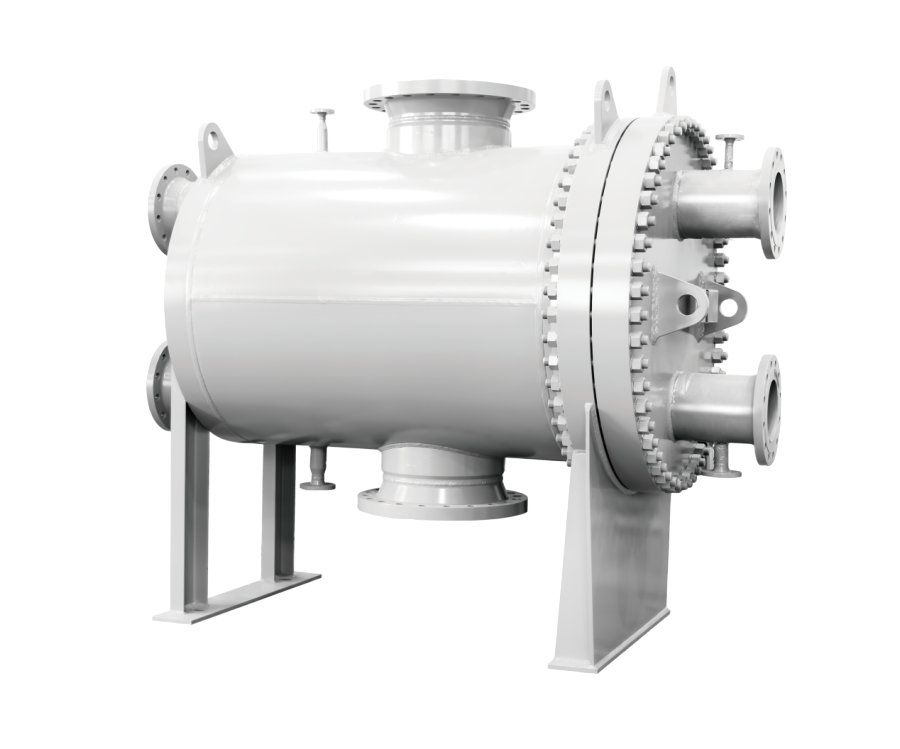

（三）板壳式全焊接换热器(AWPS)

属于板式与管壳式复合型高效设备，外部为圆筒形承压壳体，内部为焊接板束，兼具板式高效传热与管壳式高承压、抗冲击、耐水锤的优势，是大型化、高负荷工况的优选方案。

· 核心特点：壳程承压更强、耐压力冲击、流道宽敞、适配大流量、耐高温可达500℃以上、稳定性突出。

· 适用场景：大型石化再沸器、天然气集输大站换热、冶金高温烟气换热、大型机组余热回收、高杂质流体换热等。

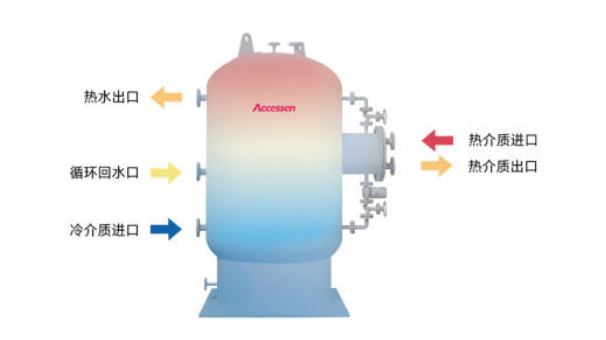

（四）容积式板式换热器(AHWV)

由储水罐、外置换热器及内部循环水泵构成，核心换热单元为不锈钢波纹板片束（替代传统换热管），板片经自动焊接成型。融合了板式换热技术与传统容积式结构，是专为生活热水系统打造的高效换热装置。

· 核心特点：以板片束替代换热管，既解决了结垢与军团菌滋生问题，又通过板式技术实现了高效换热，同时保留了容积式产品的储热功能，实现了“换热效率 + 供水稳定性 + 卫生安全” 的三重提升。

适用场景：生活热水系统：高端住宅、酒店宾馆、公共设施（学校、医院、体育馆）、医药生命科学、电力能源、工业企业等对供水稳定性与卫生性有高要求的场所。

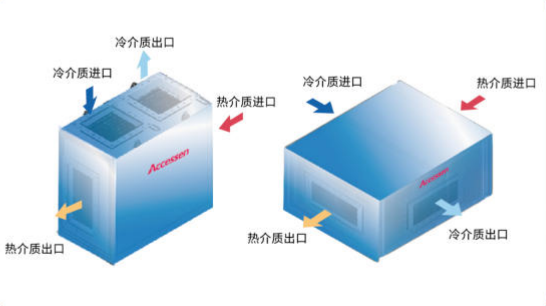

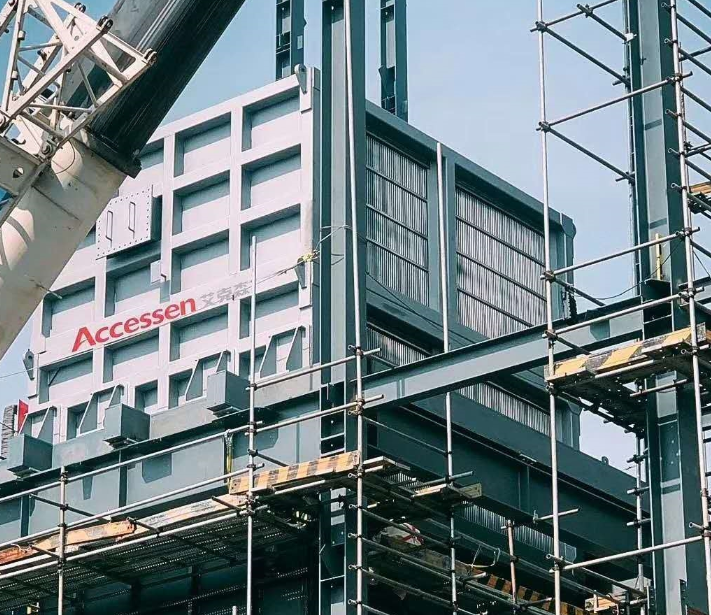

（五）全焊接板式气气换热器(AWK)

以不锈钢圆形窝状板片为核心传热元件，板片规则凸起结构可强力扰动烟气介质，低雷诺数下即可形成湍流，大幅提升换热传热效率。

· 核心特点：采用模块化设计，可按项目工况自由组合多组模块，灵活适配各类换热需求与特殊结构安装要求。每组换热芯体由多块专用板片拼装组成：板片两两对焊形成一侧介质通道，另一侧依靠鼓泡波纹成型独立流道；通过专业流道布局设计，可实现多种流体流向组合，完美适配气气换热工况。

· 适用场景：广泛用于工业废气余热回收，利用高温废气预热催化氧化新风、助燃空气等，实现热量循环利用，节能降耗、减少能源浪费。

按焊接工艺补充分类（技术选型参考）

1. 激光焊接型：焊缝窄、热影响小、承压高，适合高压、有毒、易燃易爆介质。

2. 等离子焊接型：焊接强度高、变形小，适配中高压通用工况。

3. 真空全焊型：结构极致紧凑，多用于制冷、热泵、小型低温机组，不可拆卸。

全焊接换热器已形成标准型、宽流道型、容积式、板壳式、半焊接式五大成熟类型，覆盖从清洁介质到复杂杂质、从常规工况到极端高温高压、从通用工业到卫生安全级的全场景需求。在实际选型中，可根据介质清洁度、黏度、含杂情况、温度压力等级及安全要求，精准匹配对应类型，实现高效、安全、长周期稳定运行。
