全焊接换热器的构成及其作用

全焊接换热器作为工业领域中适配高温、高压、腐蚀性工况的核心换热设备，通过创新的全焊接密封结构，摒弃传统可拆式换热器的橡胶垫片，融合了板式换热器的高效传热优势与板式换热器的稳定承压特性，实现两种或多种介质之间的热量传递，通过合理的结构设计和材料选择，在保障安全、零泄漏的前提下，提升热量利用效率，适配各类极端工况，广泛应用于石油化工、电力能源、精细化工、医药生命科学、环保余热回收等多个行业，助力工业生产降本增效、绿色低碳升级。其合理的结构设计是实现高效换热、安全运行的基础，各构成部件协同工作，既保障了换热效率，又提升了设备在极端工况下的可靠性。

一、全焊接换热器的核心构成

全焊接换热器的结构设计围绕“高效传热、零泄漏、易维护、抗极端工况”展开，不同系列（如板框式、板壳式、气气式）的结构略有差异，但核心构成均包含换热芯体、框架结构、进出口接管及辅助部件四大类，各部件相互配合，形成完整的热交换系统。

（一）核心换热部件——全焊接板束（换热芯体）

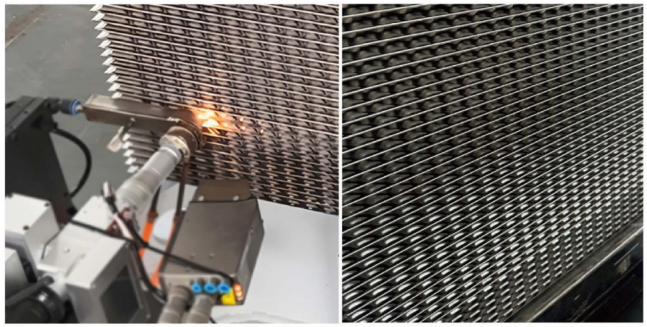

全焊接板束是换热器的核心传热单元，也是区别于传统可拆式换热器的关键部件，相当于设备的“换热心脏”。其结构由多层特殊波纹金属板片通过激光熔焊或电子束精密焊接而成，板片之间形成封闭的交替流道，冷热两种介质分别在各自流道内流动，通过板片实现热量传递。

板片材质的选择需适配不同工况需求，常用材质包括304L、316L、254不锈钢，以及2205、2507双相钢、钛材、镍基合金等耐腐蚀、耐高温材料，板片厚度通常为0.8-1.0mm，波纹形状经过优化设计，可增强流体湍流效应，提升传热效率。部分特殊型号（如AWK全焊接气气板式换热器）的板片还采用仿生波纹设计，表面形成微米级扰流结构，进一步强化传热效果。

与传统垫片密封结构不同，全焊接板片组通过板片周边全焊接密封，彻底消除了垫片老化、溶胀导致的泄漏隐患，同时板片之间的焊接接头经过精密控制，采用低氢焊材和精准焊接工艺，减少焊缝缺陷，提升抗腐蚀能力，可降低腐蚀风险30%以上。

（二）支撑固定部件——框架结构

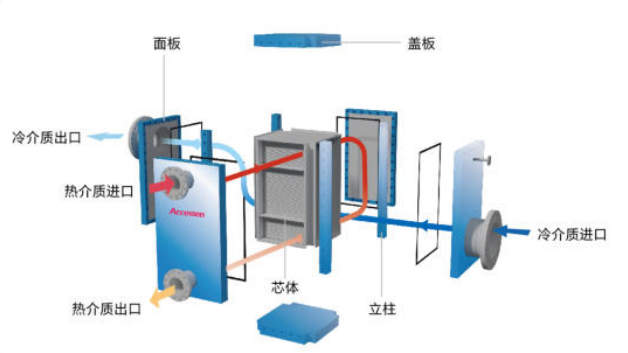

框架结构是全焊接换热器的“骨架”，主要作用是固定、支撑换热芯体，承受设备运行时的压力、温度载荷，防止芯体在热胀冷缩或压力波动下发生位移、变形，保障设备整体刚性和密封性。根据结构形式不同，框架可分为固定式和可拆式，其中“六面可拆”是全焊接系列的特色设计。

框架结构主要由盖板、面板、立柱、支撑梁和定位销系统组成：盖板和面板位于换热芯体的两端，起到密封和保护芯体的作用；立柱和支撑梁采用高强度钢材制成，确保框架的承载能力，适配高压运行环境；定位销系统则用于精准定位板束，避免组装错位。

可拆式框架（如六面可拆结构）的六个面均可独立拆卸，无需断开管道即可对内部板束进行检修、清洗或更换局部组件，极大提升了设备的可维护性，兼顾了全焊接结构的可靠性与可拆式结构的灵活性。而固定式框架则更适用于超高压、超高温的极端工况，进一步提升设备的结构稳定性。

（三）介质输送部件——进出口接管

进出口接管与分配腔室是介质进出换热器的“通道”，直接影响介质分布的均匀性和换热效率的稳定性。进出口接管通常采用法兰连接，便于与现场管道系统快速对接，接口尺寸可根据工艺需求定制，部分高端型号还支持多通道配置，满足复杂工艺流程中多种介质同时换热的需求。

（四）辅助功能部件

辅助部件虽不直接参与热量传递，但对设备的安全运行、维护便捷性和工况适配性起到重要保障作用，主要包括以下几类：

• 防腐防护部件：针对强腐蚀性介质（如海水、酸碱溶液），可配备双相钢、钛材板片或特殊防腐涂层，拓展设备应用边界，确保在极端腐蚀工况下稳定运行。

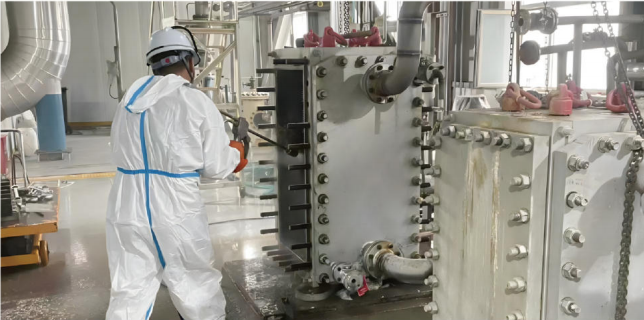

• 清洗与检漏部件：部分型号配备单侧快拆板束结构和高压水自动冲洗系统，可快速清理流道内的结垢、积灰，将单次清洗时间从8小时缩短至1.5小时；同时框架设计预留检漏接口，便于焊接接头的泄漏检测和修补。

• 安全与监测部件：根据工况需求，可配备安全阀、压力表、温度计等，实时监测设备运行压力、温度，及时排查安全隐患；部分高端型号还可接入智能控制系统，实现运行参数的实时监控和自动调节。

全焊接换热器的整体作用依赖于各部件的协同配合，每个部件的功能都不可或缺：

• 全焊接板束：作为核心换热单元，承担着热量传递的核心任务，其波纹设计提升传热效率，全焊接密封保障零泄漏，特殊材质适配极端工况，是实现高效、安全换热的基础。

• 框架结构：通过固定和支撑板束，抵御压力、温度载荷带来的变形，确保设备整体稳定性，可拆式设计则提升了维护便捷性，延长设备使用寿命。

• 进出口接管：确保介质均匀分布、顺畅流通，避免流道死区，充分利用换热面积，保障换热效率稳定，多通道设计则拓展了设备的工艺适配性。

• 辅助部件：防腐部件拓展应用边界，清洗检漏部件降低维护成本，安全监测部件保障运行安全，各类辅助部件协同提升设备的可靠性、适配性和可维护性。
